Mots-clés : SYSTÈME D'EMBALLAGE POUR BOÎTES DE PETRI, SOLUTIONS DE MOULAGE PAR INJECTION POUR BOÎTES DE PETRI
Les vérins du système d'emballage de boîtes de Petri à entrée latérale SWITEK jouent un rôle clé dans la prise de pièces, l'assemblage, le déballage des boîtes de Petri empilées, l'ouverture des manchons, la distribution des sachets scellés, etc. Dans ce chapitre, nous expliquons comment régler les vérins du système de boîtes de Petri pour assurer leur bon fonctionnement.

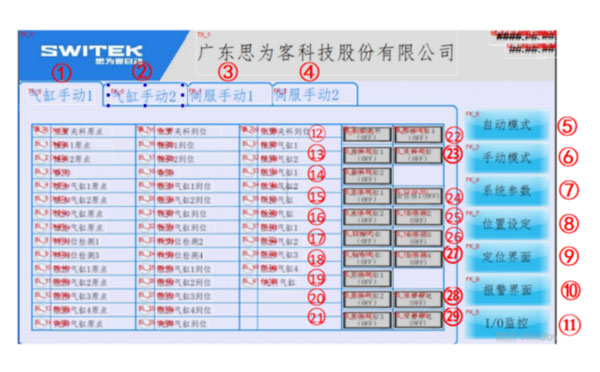

Réglage manuel du cylindre 1
| Non. | Description |
|---|---|
| 1 | Cylindre manuel (Man Cyl) 1 |
| 2 | Cylindre manuel (Man Cyl) 2 |
| 3 | Servo manuel (Servo Man) 1 |
| 4 | Servo manuel (Servo Man) 2 |
| 5 | Mode automatique (Auto) |
| 6 | Mode manuel (Manuel) |
| 7 | Paramètres système (Sys Params) |
| 8 | Réglage de la position (Pos Set) |
| 9 | Interface de position (Pos Interface) |
| 10 | Interface d'alarme |
| 11 | Moniteur d'E/S (E/S Mon) |
| 12 | Serrage du bras principal (serrage du bras M) (DÉSACTIVÉ) |
| 13 | Cylindre de réception (Receiv Cyl) 1 |
| 14 | Cylindre de réception (Receiv Cyl) 2 |
| 15 | Cylindre de combinaison (Cylindrée) 1 |
| 16 | Cylindre de combinaison (Cylindrée) 2 |
| 17 | Cylindre d'éjection (Cyl. éjection) |
| 18 | Cylindre d'échantillonnage (aléatoire) |
| 19 | Bloc-cylindre (Bloc Cyl) 1 |
| 20 | Bloc-cylindre (Bloc Cyl) 2 |
| 21 | Bloc-cylindre (Bloc Cyl) 3 |
| 22 | Bloc-cylindre (Bloc Cyl) 4 |
| 23 | Cylindre de serrage (pince pneumatique) |
| 24 | Cylindre arrière (Cyl. arrière) 1 (ARRÊT) |
| 25 | Cylindre arrière (Cyl. arrière) 2 (ARRÊT) |
| 26 | Cylindre arrière (Cyl. arrière) 3 (ARRÊT) |
| 27 | Cylindre arrière (Cyl. arrière) 4 (ARRÊT) |
| 28 | Élimination de l'électricité statique du bras principal (ESD du bras) (DÉSACTIVÉ) |
| 29 | Élimination des décharges statiques de la pile (ESD de la pile) (DÉSACTIVÉ) |

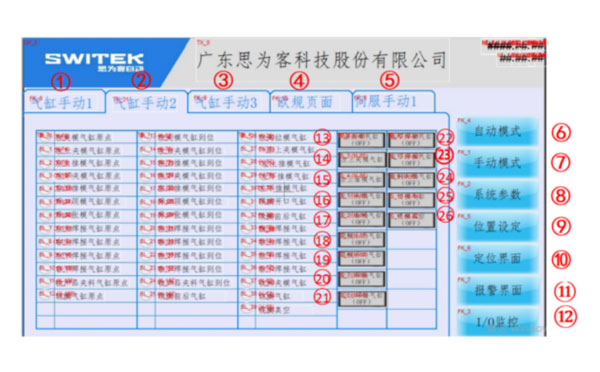

Réglage manuel du cylindre 2
| Non. | Description |
|---|---|
| 1 | Cylindre manuel 1 (Man Cyl1) |
| 2 | Cylindre manuel 2 (Man Cyl2) |
| 3 | Cylindre manuel 3 (Man Cyl3) |
| 4 | Page Euromap (Page UE) |
| 5 | Servo manuel (Servo Man 1) |
| 6 | Mode automatique (Auto) |
| 7 | Mode manuel (Manuel) |
| 8 | Paramètres système (Sys Params) |
| 9 | Réglage de la position (Pos Set) |
| 10 | Interface de position (Pos Interface) |
| 11 | Interface d'alarme |
| 12 | Moniteur d'E/S (E/S Mon) |
| 13 | Cylindre de serrage du manchon gauche (pince gauche) (ARRÊT) 126 |
| 14 | Cylindre de serrage du manchon supérieur gauche (UL_Clamping_Cyl) 625 |
| 15 | Cylindre d'extraction du manchon supérieur gauche (UL_Ejector_Cyl) 626 |
| 16 | Cylindre de serrage du manchon inférieur gauche (pince gauche) (OFF) 128 |
| 17 | Cylindre de traction du manchon inférieur gauche (moule à pousser gauche) 129 (OFF) |
| 18 | Cylindre de levage du manchon supérieur (levage du moule supérieur) 132 |
| 19 | Cylindre d'ouverture du manchon supérieur (moule supérieur ouvert) (ARRÊT) 133 |
| 20 | Cylindre d'étanchéité du manchon supérieur gauche (soudure supérieure en L) (OFF) 134 |
| 21 | Cylindre d'étanchéité du manchon supérieur droit (soudure supérieure R) (OFF) 135 |
| 22 | Cylindre d'étanchéité du manchon inférieur gauche (soudure inférieure L) (OFF) 136 |
| 23 | Cylindre d'étanchéité du manchon inférieur droit (soudure inférieure R) (OFF) 137 |
| 24 | Cylindre de serrage à manchon (pince de serrage Mat Coll) (OFF) 138 |
| 25 | Cylindre de découpe de manchon (moule de découpe) (OFF) 139 |
| 26 | Aspirateur à manchon (Aspirateur à moisissures) (ARRÊT) 140 |

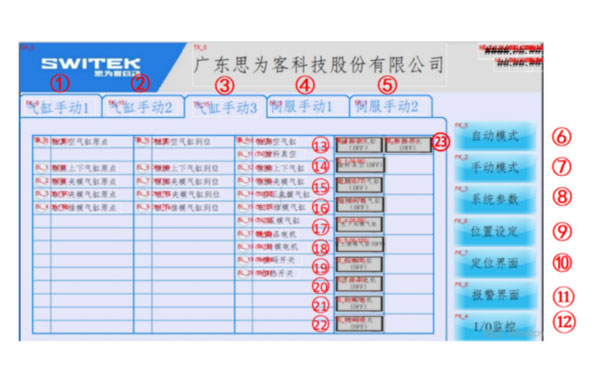

Réglage manuel du cylindre 3
| Non. | Description |
|---|---|
| 1 | Cylindre manuel (Man Cyl 1) |
| 2 | Cylindre manuel (Man Cyl 2) |
| 3 | Cylindre manuel (Man Cyl 3) |
| 4 | Servo manuel (Servo Man 1) |
| 5 | Servo manuel (Servo Man 2) |
| 6 | Mode automatique (Auto) |
| 7 | Mode manuel |
| 8 | Paramètres système (Sys Paramas) |
| 9 | Réglage de la position (Pos Set) |
| 10 | Interface de position (Pos Interface) |
| 11 | Interface d'alarme |
| 12 | Moniteur d'E/S (E/S Mon) |
| 13 | Cylindre à vide (Vac Cyl) (OFF) 647 |
| 14 | Aspiration de matériau (OFF) 648 |
| 15 | Serrage du manchon pour vérin haut/bas (cylindre en V emprunté) (OFF) 649 |
| 16 | Cylindre horizontal à serrage par manchon (Borrow H Cyl) (OFF) 650 |
| 17 | Cylindre de serrage du manchon inférieur gauche (Cylindre LL) 703 |
| 18 | Cylindre de poussée du manchon supérieur droit (cylindre d'éjection UR) (OFF) 652 |
| 19 | Cylindre de presse à manchon (Cylindre de presse) (ARRÊT) 653 |
| 20 | Servomoteur de livraison de pièces (moteur FPC) (OFF) 654 |
| 21 | Moteur d'alimentation de manchon (Mécanisme d'alimentation de moule) 655 (ARRÊT) |
| 22 | Commutateur d'imprimante (commutateur de code) 656 (ARRÊT) |
| 23 | Interrupteur de chauffage 657 (ARRÊT) |
